如何選擇塑料維卡試驗設備

如何選擇塑料維卡試驗設備：

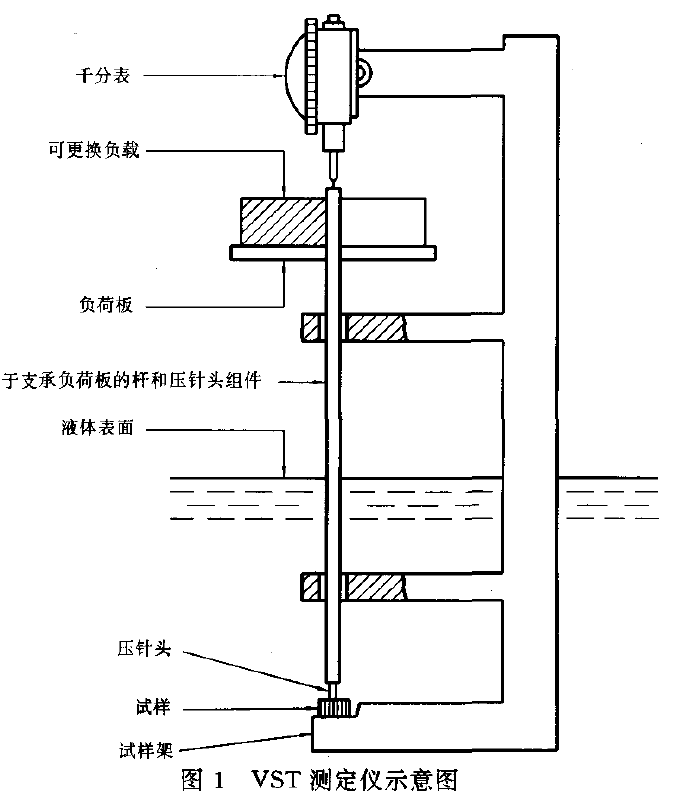

1、負載杆，裝有負荷板，固定在剛性金屬架上，能在垂直方向上自由移動，金屬架底座用於支撐負載杆末端壓針頭下的試樣。



    負載杆和金屬架構件應具有相同的膨脹係數，部件長度的不同變化，會引起試樣表觀變形讀數的誤差。

    用低膨脹係數的鋼性材料(如瓦鎳鐵合金或矽硼玻璃)製備的試樣，對每台儀器包括其使用的溫度範圍做空白試驗進行校正，並對每個溫度確定一個校正項如果校正項為。. 02 mm或更大，應注意其代數符號，並通過代數方法將其加到表觀針入度上，將此校正項應用於每項試驗中。建議使用低膨脹合金製造的儀器。

2、壓針頭，比較好是硬質鋼製成的長為3 mm，橫截麵積為1. 000 mm，士0. 015 mm的圓柱體。固定在負載杆的底部，壓針頭的下表麵應平整，垂直於負載杆的軸線，並且無毛刺。

3、已校正的千分表(或其他適宜的測量儀器)，能夠測量壓針頭刺入試樣1 mm士0.0l mm的針人度，並能將千分表的推力記為試樣所受推力的一部分。

4、負荷板，裝在負載杆上，中央加有適合的祛碼，使加到試樣上的總推力，對於A50p和A120達到10 N士0.2N，對於B50和B120達到50 N士1N。負載杆、壓針頭、負荷板千分表彈簧組合向下的推力應不超過1 N,

5、加熱設備，盛有液體的加熱浴或帶有強製鼓風式氮氣循環烘箱。加熱設備應裝有控製器，能按要求以50 ℃ /h士5C C/h或12o C /h士l0 C /h勻速升溫。在試驗期間，每隔6 min溫度變化分別為5℃士0.5℃或12℃士1℃，應認為加熱速率符合要求

    調節儀器使其在達到規定的壓痕時，自動切斷加熱器並發出警報。

6、加熱浴，盛有試樣浸人的液體，並裝有高效攪拌器，試樣浸入深度至少為35 mm;確定選擇的液體在使用溫度下是穩定的，對受試材料沒有影響，例如膨脹或開裂等現象。

當使用加熱浴時，將測得靠近試樣液體的溫度作為維卡軟化溫度(VST)

液體石臘、變壓器油、甘油和矽油都是合適的傳熱介質，也可以使用其他液體。

7、烘箱，能使空氣或氮氣以60次/min的速度在烘箱內循環。每台烘箱的容積不少於lOL，箱內空氣或氮氣以1.5-2 m/s的速度垂直於試樣表麵流動。

    試驗結果取決於循環空氣或氮氣與試樣間的熱傳遞速度。因試樣相對較小以及試樣下表麵與試樣架接觸的原因，所以空氣或氮氣的溫度不應作為VST，而將靠近壓針頭的負載杆上或試樣架上的傳感器所示的溫度作為VST

    初始校準時，應通過試驗證明，傳感器所顯示的溫度與放在空白試樣附近附加校正傳感器所顯示的溫度差在士0. 1℃範圍內。

    商業用烘箱常常裝有適合的空氣或氮氣循環裝置。如果沒有，必須通過裝配垂直於試樣表麵的定向循環氣流板，以保證熱傳遞速度。
