電纜保護導管拉伸強度試驗機測試時如何取樣

電纜保護導管拉伸強度試驗機測試時如何取樣

技術要求：

按GB/T 8804. 3的規定進行測定。當壁厚‘友於12 mm時，采用類型3試樣進行試驗。取五個試樣試驗的算術平均值作為測試結果。

取樣方法：

1、試樣要求滿足GBT8804.1要求規定

2、試樣的製備

從管材上取樣條時不應加熱或壓平，樣條的縱向平行於管材的軸線，取樣位置應符合a)或b)的要求。

a)公稱外徑小於或等於63 mm的管材

    取長度約150 mm的管段。

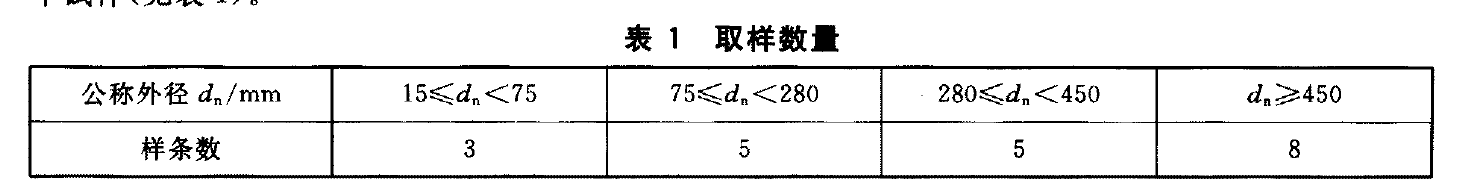

以一條任意直線為參考線，沿圓周方向取樣。除特殊情況外，每個樣品應取三個樣條，以便獲得三個試樣(見表1)



b)公稱外徑大於63 mm的管材

    取長度約150 mm的管段。

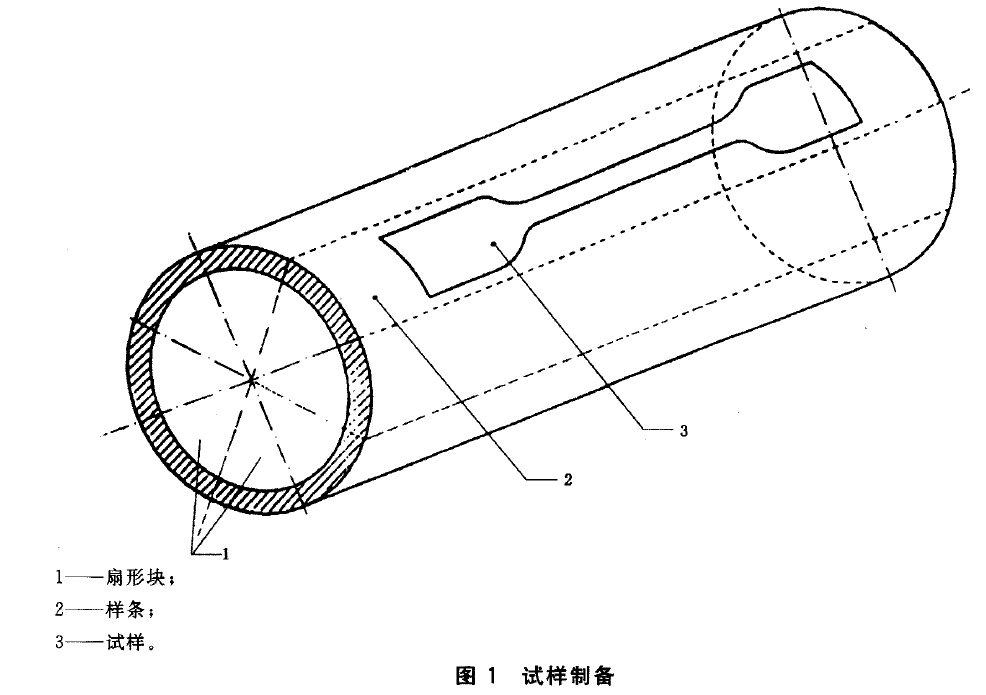

    如圖1所示沿管段周邊均勻取樣條。

    除另有規定外，應按表1中的要求根據管材的公稱外徑把管段沿圓周邊分成一係列樣條，每塊樣條製取試樣1片。



試樣加工方法：

用機械加工方法製取試樣，需采用銑削。

銑削時應盡量避免使試樣發熱，避免出現如裂痕、刮傷及其他使試樣表麵品質降低的可見缺陷。
