金屬材料規定塑形彎曲強度和真實抗彎強度的測定方法

金屬材料規定塑形彎曲強度和真實抗彎強度的測定方法

總則

1、相關產品標準或協議有要求時，可以按照本附錄方法進行測定。

2、對於圓形橫截麵和矩形橫截麵試樣的彎曲應力(名義應力),給定的彎曲應力公式

對於試樣處於彈性彎曲變形狀態是準確的。但是，試樣橫截麵是在部分塑性彎曲變形狀態，那些公式不再能保持嚴格準確，彎曲應力會被高估。本附錄應用Nadai方法測定矩形橫截麵試樣的真實規定彎曲強度和真實抗彎強度。

    本附錄的方法僅適用於脆性斷裂和低塑性斷裂金屬材料矩形橫截麵試樣，在四點彎曲試驗中測定真實規定塑性彎曲強度和真實抗彎強度。

術語和定義

真實規定塑性彎曲強度true proof strength plastic bending

四點彎曲試驗中，矩形橫截麵試樣在跨距中間段彎曲外表麵上的塑性彎曲應變達到規定數值時按納達依(Nadai)表達式計算的比較大彎曲應力。

注:表示此應力的符號應附以下角標說明，例如Rim.，表示規定塑性彎曲應變達到。.2%時的真實彎曲應力.

真實抗彎強度tree bending

四點彎曲試驗中，矩形橫截麵試樣斷裂時，按納達依表達式計算的抗彎強度。

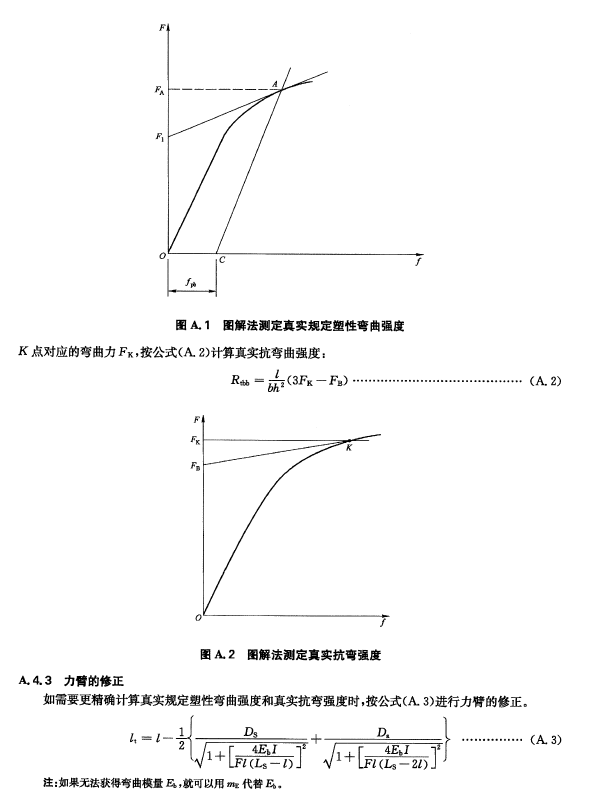

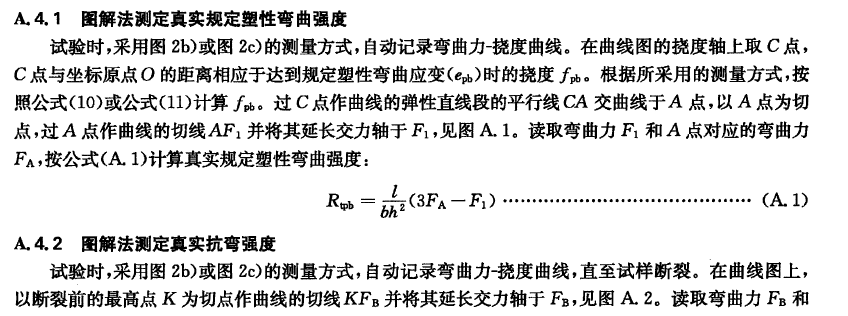

測定方法：





4、真實規定塑性彎曲強度和真實抗奄曲強度的自動測定裝置的使用

    可以使用自動裝置，例如微處理機等自動測定真實規定塑性彎曲強度和真實抗彎強度，而無需繪出彎曲力-撓度曲線。

5、試驗結果救值的修約

    試驗結果數值的修約要求與規定塑性彎曲強度和抗彎強度的修約規定相同。
